磁致伸缩液位计和差压变送器测量界面分析比较

      一个化工装置中典型的化合反应器液位测量示意图。上面是油(苯及其化合物)下面是液体催化剂。由于催化剂的密度比油大,两种物料会自动分离。工艺操作人员通过控制催化剂、油的界面(LT1测量)和油液位(LT2测量)来保证化合反应的生成率。两个液位值须控制在一定的范围内,是系统停车联锁点。

      由于浮子所处位置的密度是相对固定的,即含油与含催化剂的百分率是相对固定的。从上面的公式可以看出ρ1、ρ2相对固定,浮子所受到的浮力是固定的。浮子的浮在界面和液面从而保证了磁致伸缩式液位计的高精度测量。

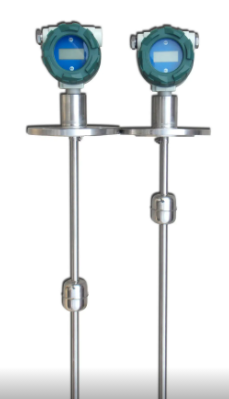

      磁致伸缩液位计可以同时测量液位和界面,在DCS内加减模块用液位值减界面值得到油的准确高度,解决了图1中LT2只能测量上部分油液位的不足,使工艺操作人员对反应器内的情况了解的更清楚。差压变送器导压管冬天用蒸汽伴热会造成导压管内的液体汽化,需定期进行排气和充隔离液,当物料有杂质时会造成仪表堵塞,仪表维护人员工作量大,采用磁致伸缩式液位计后仪表维护量减少很多。

      磁致伸缩式液位计作为一种新兴的测量仪表,具有精度高、稳定性和可靠性好的优点。更适合于界面液位测量,未来在石油、化工、医药等行业将会有更大的市场。
