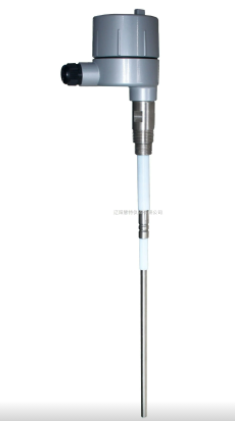

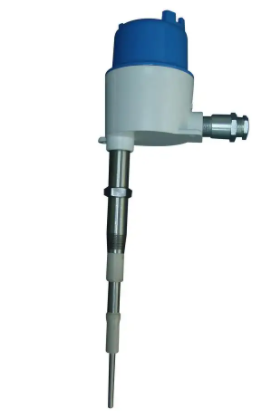

射频导纳物位开关快速校准方法

    射频导纳物位开关广泛应用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域。该产品是利用高频技术,由电子线路产生一个小功率射频信号于探 头上,探 头作为敏 感元件,将来自物位介电常数引起的信号变化反馈给电子线路;由于这些变化包括容量和电导量的变化,因而电子线路处理的是容抗和阻抗的综合变化信号;进行处理后改变继电器的输出状态。它是在原电容测量的基础上改进射频导纳测量技术,代表了当今物位测量的新水平。

    射频导纳物位开关快速校准方法:

    1、将探 头和表头按正确方法连接好,接上电源。注意电源电压是否正确。预热3分钟。

    2、仪表面板上的3个电位器可调范围在8点钟到4点钟范围,不能360度旋转,否则损坏电位器。绿灯代表正常状态,红灯代表报 警状态。

    3、电位器F—代表细调(简称F):电位器C——代表粗调(简称C);电位器DLY—代表延时输出(简称DLY):延时时间0-30秒),可任意设置或关闭。

    4、一般情况,将失电保护(FALLSAFE)插片放在L的位置上,关闭延时(逆 时针旋转到底)。

    5、将F放在l2点钟的位置上,调节C,在10---2点钟位置左右打到临界点(先顺时针绿灯翻转到红灯,再逆 时针红灯翻转到绿灯的位置),此位置称为监界点。如果通电后已经是红灯,则逆 时针调节C,当红灯变为绿灯时,即为临界点。

    6、再顺时针调节F,找到一个更加的临界点。此时应显示绿灯状态。

    7、(a)如果是应用于粉灰系统,则把F从临界点位逆 时针旋转20度左右即可。

       (b)如果是应用于输煤系统,则把C从临界点位顺时针旋转10度左右即可。
